JCA SSL connection

Informações Gerais

Utilização do provider JCA do HSM para estabelecimento de túnel TLS com autenticação mútua (mTLS).

O código é do exemplo da documentação da API Java do HSM.

Este exemplo faz uma conexão com um endpoint da SEFAZ-SP (Secrtaria de Fazenda do Estado se São Paulo) acessivel em 03 de outubro de 2025, mas pode ser utilizado com qualquer host compatível com o padrão.

As configurações do ambiente:

SO: Windows 11 Pro (inglês)
Command prompt
Maven 3.9.1
Navegador Chrome: Versão 134.0.6998.166 (Versão oficial) 64 bits
Java 21 (instalado, no path e no JAVA_HOME)
Firmware do HSM: 5.9.0.0
Cliente do HSM: 4.19.0
Cliente Java do HSM: 4.19.0 (ou superior)

Requisitos

Conectividade com o HSM (porta TCP 4433).
Serviço do HSM iniciado.
Credenciais da partição do HSM onde será criada ou utilizada a chave privada.
Chave privada, certificado e cadeia do usuário.
Cadeia de certificados do host remoto.

Artefatos

Danger

Siga estritamente as regras de nomenclatura ou os certificados e cadeias nao poderão ser encontados, impossibilitando o estabelecimento do túnel TLS. Veja mais detalhes e opções na documentação da JCA.

Exemplo:

Chave privada: o nome é livre. Ex.: teste.
Certificado: o nome da chave privada com sufixo _cert. Ex.: teste_cert.
Cadeia de certificados: o nome da chave privada com sufixo _chain. Ex.: teste_chain.

Importação de um Arquivo .pfx

Caso não tenha uma chave privada e certificado instalado no HSM, executar os seguintes passos.

Instalar o client do HSM, dispnivel em downloads.
Abrir o programa dinamocon.
Configurar as informações do HSM.
Importar o arquivo PFX que contém a chave privada e o certificado que serão usados para a autenticação mútua.

Neste ponto o HSM terá uma chave privada e um certificado do usuário. Por exemplo: chave privada com nome de teste e certificado com nome de teste_cert.

Exportação da Cadeia do Usuário

Caso não tenha a cadeia de certificados instalada no HSM seguindo a nomenclatura correta siga os seguintes passos.

Abrir o certificate manager. Pode ser executando o seguinte comando.
```
certmgr.msc
```
Dar um duplo clique no certificado importado.

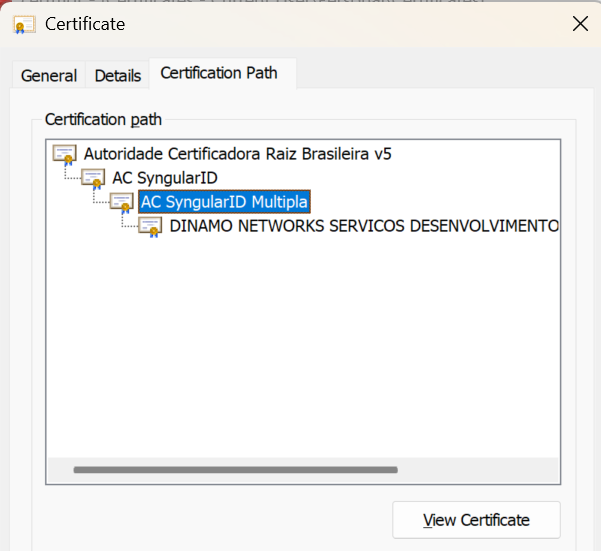

Selecionar a aba Caminho de Certificação (Certification Path), e então dar um duplo clique na autoridade certificadora logo acima do certificado importado.

Selecionar pkcs#7

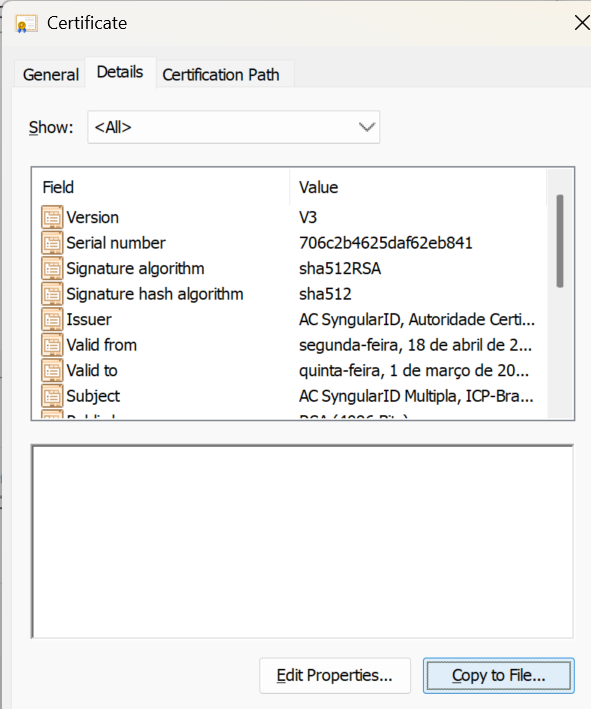

Selecionar a aba Detalhes e então clicar em Copiar para arquivo.

Copiar para arquivo
Selecionar Não exportar chave privada.

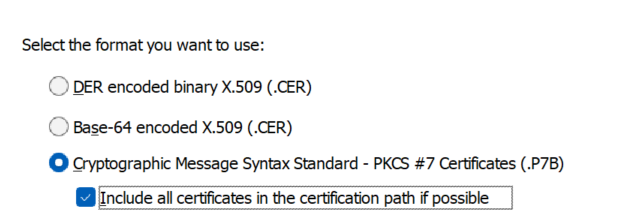

Selecionar Certificado PKCS#7 (.P7B).

Selecionar pkcs#7
Salvar o arquivo .p7b.

Importação da Cadeia do Usuário

No prompt de comando executar o seguinte comando hsmcon <IP> <usuário>. E em seguida inserir a senha.

Ex.:
```
hsmcon 127.0.0.1 master
```

Importar a cadeia de certificados. Selecionar a opção Import, Others e então PKCS#7. Adicionar o nome do arquivo .p7b e em seguida o nome da cadeia, seguindo a nomenclatura.

Importação de cadeia de certificados no HSM

Dinamo - Remote Management Console v. 4.19.0.0 2018 (c) Dinamo Networks

HSM 127.0.0.1 e - Engine 5.9.0.0 (DXP) - TCA0000000  - ID master

Keys/Objects - Import - Others - PKCS#7

File (local): D:\tmp\examples\jcassl\test.p7b
File name (HSM): teste_chain

File loaded successfully.

Press ENTER key to continue...

Verificar os objetos. No menu principal, escolher a opção de listar objetos List.

Objeto	Tipo	Nomenclatura	Exemplo
Chave privada	ex. rsa2048	livre	`teste`
Certificado	x.509	nome da chave mais o sufixo `_cert`	`teste_cert`
Cadeia de certificados	pkcs#7	nome da chave mais o sufixo `_chain`	`teste_chain`

Detalhes da nomenclatura podem ser vistos acima ou na documentação da JCA.

Listagem de objetos no HSM

Dinamo - Remote Management Console v. 4.19.0.0 2018 (c) Dinamo Networks

HSM 127.0.0.1 e - Engine 5.9.0.0 (DXP) - TCA0000000  - ID master

Keys/Objects - List


Name                                      Type                 T E Label
================================================================================
teste                                     rsa2048              n y teste_cert
teste_cert                                x.509                n y teste_cert
teste_chain                               pkcs#7               n y

Total of objects: 3

Press ENTER key to continue...

Exportação da Cadeia do Host Remoto

Para fazer a autenticação mútua é preciso verificar o host remoto, e para isso precisamos da sua cadeia de certificados.

Uma forma de recuperação, para efeitos didáticos é o mostrado a seguir.

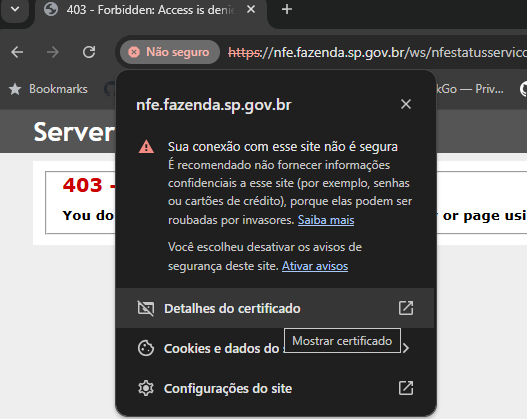

Abrir o navegador e acessar a página de destino (não é preciso se autenticar), clicar em Não seguro e então em certificado.

Selecionar certificado remoto

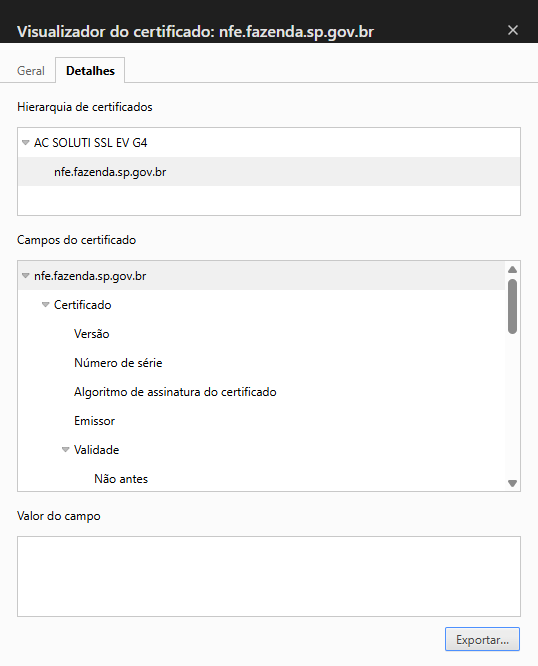

Na janela que abre, clicar em Detalhes, depois em exportar e então salvar em um arquivo.

Exportar certificado remoto
Abrir o certificado e então executar os passos acima, mas agora para extrarir a cadeia de certificados do host remoto.

Criação do Projeto

Criar projeto padrão.

mvn archetype:generate -DgroupId=doxy.examples -DartifactId=jcassl -DarchetypeArtifactId=maven-archetype-quickstart -DinteractiveMode=false

Entrar na pasta do projeto.
```
cd jcassl
```
Copiar o arquivo de exemplo da documentação da API Java do HSM para a pasta src\main\java\doxy\examples.

Remover os arquivos:
- src\main\java\doxy\examples\App.java
- src\test\java\doxy\examples\AppTest.java

Alterar o POM para o seguinte conteúdo:

<project xmlns="http://maven.apache.org/POM/4.0.0"
     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xsi:schemaLocation="http://maven.apache.org/POM/4.0.0
                         https://maven.apache.org/xsd/maven-4.0.0.xsd">

<modelVersion>4.0.0</modelVersion>
<groupId>doxy.examples</groupId>
<artifactId>jcassl</artifactId>
<version>1.0-SNAPSHOT</version>
<packaging>jar</packaging>

<name>JCASSL</name>

<properties>
    <maven.compiler.source>21</maven.compiler.source>
    <maven.compiler.target>21</maven.compiler.target>
</properties>

<dependencies>
    <!-- Dinamo HSM SDK (external, not bundled) -->
    <dependency>
      <groupId>io.dinamonetworks.sdk</groupId>
      <artifactId>dinamo-hsm</artifactId>
      <version>4.19.0</version>
    </dependency>
</dependencies>

<build>
    <plugins>
        <!-- Compiler plugin -->
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-compiler-plugin</artifactId>
            <version>3.11.0</version>
            <configuration>
                <source>${maven.compiler.source}</source>
                <target>${maven.compiler.target}</target>
            </configuration>
        </plugin>

        <!-- Jar plugin to define main class -->
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-jar-plugin</artifactId>
            <version>3.3.0</version>
            <configuration>
                <archive>
                    <manifest>
                        <mainClass>doxy.examples.JCASSL</mainClass>
                    </manifest>
                </archive>
            </configuration>
        </plugin>

        <!-- Exec plugin for easy run -->
        <plugin>
            <groupId>org.codehaus.mojo</groupId>
            <artifactId>exec-maven-plugin</artifactId>
            <version>3.1.0</version>
        </plugin>
    </plugins>
</build>

</project>

Compilar.
```
mvn clean package
```

Execução e Teste de Conexão

Para definir qual HSM será usado pela JCA, iremos utilizar system properties mas outras formas também são aceitas.

Executar o comando da seguinte forma:

mvn exec:java -Dexec.mainClass="doxy.examples.JCASSL" -Ddinamo.hsm.jca.ip=`<IP DO HSM>` -Ddinamo.hsm.jca.user=`<USUÁRIO DO HSM>` -Ddinamo.hsm.jca.pwd=`<SENHA DO USUÁRIO>` -Dexec.args="`<URL DE DESTINO>` `<ARQUIVO DA CADEIA DO HOST REMOTO> ` `<ID DA CHAVE PRIVADA>`"

Ex.:

mvn exec:java -Dexec.mainClass="doxy.examples.JCASSL" -Ddinamo.hsm.jca.ip=127.0.0.1 -Ddinamo.hsm.jca.user=master -Ddinamo.hsm.jca.pwd=12345678 -Dexec.args="https://nfe.fazenda.sp.gov.br/ws/nfestatusservico4.asmx D:\tmp\examples\jcassl\sefaz-sp.p7b teste"

Neste exemplo ele deve mostrar os subjects dos certificados da cadeia e o código html do host remoto.

Ex.:

mvn exec:java -Dexec.mainClass="doxy.examples.JCASSL" -Ddinamo.hsm.jca.ip=127.0.0.1 -Ddinamo.hsm.jca.user=master -Ddinamo.hsm.jca.pwd=12345678 -Dexec.args="https://nfe.fazenda.sp.gov.br/ws/nfestatusservico4.asmx D:\tmp\examples\jcassl\sefaz-sp.p7b teste"

[INFO] Scanning for projects...
[INFO]
[INFO] ------------------------< doxy.examples:jcassl >------------------------
[INFO] Building JCASSL 1.0-SNAPSHOT
[INFO]   from pom.xml
[INFO] --------------------------------[ jar ]---------------------------------
[INFO]
[INFO] --- exec:3.1.0:java (default-cli) @ jcassl ---
Host chain(received from host):

[0] Subject: OID.1.3.6.1.4.1.311.60.2.1.3=BR, OID.2.5.4.15=Government Entity, CN=nfe.fazenda.sp.gov.br, SERIALNUMBER=46377222000129, L=Abadia de Goias, ST=GO, O=SECRETARIA DA FAZENDA E PLANEJAMENTO, C=BR
Issuer: CN=AC SOLUTI SSL EV G4, OU=Autoridade Certificadora Raiz Brasileira v10, O=ICP-Brasil, C=BR
[1] Subject: CN=AC SOLUTI SSL EV G4, OU=Autoridade Certificadora Raiz Brasileira v10, O=ICP-Brasil, C=BR
Issuer: CN=Autoridade Certificadora Raiz Brasileira v10, OU=Instituto Nacional de Tecnologia da Informacao - ITI, O=ICP-Brasil, C=BR

URL content:


<html>

<head><link rel="alternate" type="text/xml" href="/ws/nfestatusservico4.asmx?disco" />

<style type="text/css">

...

</style>

<title>
    NFeStatusServico4 Web Service
</title></head>

  <body>

<div id="content">

  <p class="heading1">NFeStatusServico4</p><br>

  <span>
      <p class="intro">Servi├ºo destinado ├á consulta do status do servi├ºo prestado pelo Portal da Secretaria de Fazenda Estadual.</p>
  </span>

  <span>

      <p class="intro">The following operations are supported.  For a formal definition, please review the <a href="nfestatusservico4.asmx?WSDL">Service Description</a>. </p>


          <ul>

          <li>
            <a href="nfestatusservico4.asmx?op=nfeStatusServicoNF">nfeStatusServicoNF</a>

            <span>
              <br>Consulta Status do Servi├ºo
            </span>
          </li>
          <p>

          </ul>

  </span>




<span>

</span>






  </body>
</html>
[INFO] ------------------------------------------------------------------------
[INFO] BUILD SUCCESS
[INFO] ------------------------------------------------------------------------
[INFO] Total time:  2.266 s
[INFO] Finished at: 2025-10-03T20:31:50-03:00
[INFO] ------------------------------------------------------------------------
